G41F4/F46-10C襯氟隔膜閥襯氟閥門，防腐閥門，上海

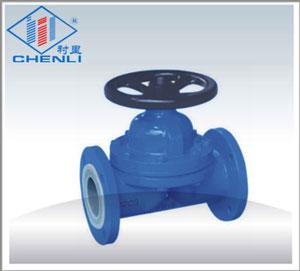

圖片展示

產品描述

產品型號：G41F4/F46-10C
產品特點：適合各種高腐蝕化學介質

詳細介紹

■主要零件材料表 main part and material table

零件名稱 Part name	材料Material
閥體Body、閥蓋Cover	鑄鋼cast steel、不銹鋼 stainless steel、內襯lining、F46
閥桿 Stem	優碳鋼 excellent carbon steel、不銹鋼 stainless steel
隔膜片Diaphragm pad	F4、F46
隔膜墊 Diaphragm sheet	橡膠 rubber
閥桿螺母 Stem nut	2HMN58-2-2
手輪 Handwheel	HT200

■襯氟隔膜閥標準PTFE-Lined diaphragm valve standard

名稱 Name	技術規范 Technical specification
設計標準 Design criteria	GB12239
結構長度structure length	GB12221
法蘭標準 Flange standard	JB/T79-94
法蘭標準 Flange standard	GB9113.1-2
檢驗試驗Inspection test	GB/T13927
驅動方式 Drive mode	蝸輪worm、手動manual、電動electric、氣動pneumatic

公稱通徑 Nominal diameter	PN1.0(MPa）主要外形尺寸和連接尺寸main form and connection size										重量weight
DN	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	Kg
15	125	95	65	42	3	14	4-φ14	100	90	98	4
20	135	105	75	50	3	14	4-φ14	100	95	104	5
25	145	115	85	60	3	16	4-φ14	120	125	139	6
32	160	135	100	70	3	18	4-φ18	140	136	154	8
40	1800	145	110	80	3	18	4-φ18	160	165	183	10
50	210	160	125	100	3	20	4-φ18	180	175	201	14
65	250	180	145	120	3.5	20	4-φ18	200	215	249	22
80	300	195	160	135	3.5	22	4-φ18	240	230	270	29
100	350	215	180	150	4	24	8-φ18	280	282	334	45
125	400	245	210	180	4	26	8-φ18	320	340	408	63
150	460	280	240	210	5	28	8-φ23	360	382	462	98
200	570	335	295	260	5	32	8-φ23	400	509	629	182
250	680	390	350	319	5	36	12-φ23	450	610	746	245
300	790	440	400	368	5	40	12-φ23	500	700	830	320

銷售熱線：021-63510776/13761007889
