產品中心　PRODUCT

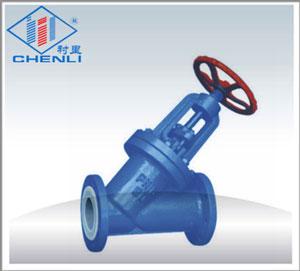

J45F46-16C襯氟截止閥（直流式）襯氟截止閥化工防腐上

圖片展示

產品描述

產品型號：J45F46-16C
產品特點：適合各種高腐蝕化學介質

詳細介紹

■主要零件及材料 Main parts and materials

零件名稱 Part name	材料Material
閥體Body、閥蓋cover	鑄鋼cast steel、不銹鋼 stainless steel、內襯liningF4、F46
閥瓣Disc	優碳鋼 excellent carbon steel、不銹鋼 stainless steel、襯liningF4、F46
閥桿 Stem	2Cr13、不銹鋼 stainless steel
填料Packing	PTFE(F4)聚四氯乙烯
閥桿螺母 Stem nut	2HMN58-2-2
手輪 Handwheel	HT200

■襯氟直流截止閥標準PTFE-Lined DC globe valve standard

	技術規范 technical specification
設計標準 Design criteria	GB12233
結構長度Structure length	GB12221
法蘭標準 Flange standard	JB/T79-94
法蘭標準 Flange standard	GB9113.1-26
檢驗試驗Inspection test	GB/T90927
驅動方式 Drive mode	手動Manual、電動Electric、氣動Pneumatic

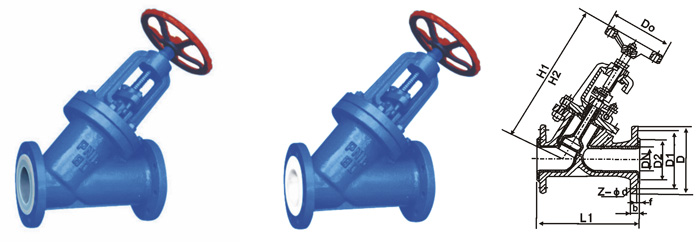

■主要尺寸Main dimension

公稱通徑 Nominal diameter	PN1.6(MPa）主要外形尺寸和連接尺寸Main form and connection size										重量weight
DN	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	Kg
15	130	95	65	43	3	14	4-φ14	100	180	195	7
20	150	105	75	50	3	14	4-φ14	100	215	235	8
25	160	115	85	60	3	16	4-φ14	120	220	245	9
32	180	135	100	68	3	18	4-φ18	140	250	275	11
40	200	145	110	80	3	18	4-φ18	160	283	315	15
50	230	160	125	100	3	20	4-φ18	180	316	360	18
65	290	180	145	115	3.5	20	4-φ18	200	353	408	26
80	310	195	160	130	3.5	22	8-φ18	240	457	505	35
100	350	215	180	150	4	24	8-φ18	280	480	566	48
125	400	245	210	180	4	26	8-φ18	320	54	650	65
150	480	280	240	210	4	28	8-φ23	360	605	740	95
200	600	335	295	260	5	32	12-φ18	400	650	800	150
250	730	405	355	319	5	36	12-φ26	450	680	870	235
300	850	460	410	370	6	40	12-φ26	500	770	1050	350
