您現在的位置：首頁>>產品中心>>襯氟視蠱及管道附件

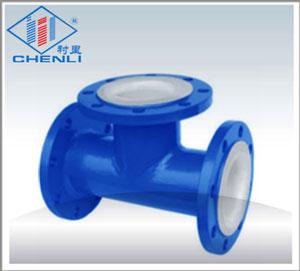

襯氟視蠱及管道附件 Accessories
產品特點：適合各種高腐蝕化學介質
■ 變徑/異徑三通管 Equal/reduction tee
|
公稱通徑DN |
結構長度Structure length |
中心高度Center height |
參考重量Reference weight |
|
|
DN×dn |
in |
L(mm） |
H(mm） |
kg |
|
25×25 |
1″×1″ |
196 |
98 |
3.6 |
|
32×32 |
11/4″×11/4″ |
216 |
108 |
6.3 |
|
32×25 |
11/4″×1″ |
216 |
108 |
5.2 |
|
40×40 |
11/2″×11/2″ |
230 |
115 |
6.9 |
|
40×32 |
11/2″×11/4″ |
230 |
115 |
6.2 |
|
40×25 |
1/2″×1″ |
230 |
115 |
5.7 |
|
50×50 |
2″×2″ |
250 |
125 |
8.1 |
|
50×40 |
2″×11/2″ |
25 |
125 |
7.3 |
|
50×32 |
2″×11/4 |
25 |
125 |
7.1 |
|
65×65 |
21/2″×21/2″ |
274 |
137 |
11.4 |
|
65×50 |
21″/2×2 |
274 |
137 |
10.6 |
|
65×40 |
21/2″×11/2″ |
274 |
137 |
10.1 |
|
80×80 |
3″×3″ |
288 |
144 |
12.6 |
|
80×65 |
3″×21/2″ |
288 |
144 |
12.1 |
|
80×50 |
3″×2″ |
288 |
144 |
11.3 |
|
100×100 |
4″×4″ |
312 |
156 |
16.2 |
|
100×80 |
4″×3″ |
312 |
156 |
15.1 |
|
100×65 |
4″×21/2″ |
312 |
156 |
14.6 |
|
100×50 |
4″×2″ |
312 |
156 |
14.1 |
■ 主要尺寸Main dimension
|
公稱通徑DN |
結構長度Structure length |
中心高度Center height |
參考重量Reference weight |
|
|
DN×dn |
in |
L(mm） |
H(mm） |
kg |
|
125×125 |
5″×5″ |
346 |
173 |
21.4 |
|
125×100 |
5″×4″ |
346 |
173 |
18.6 |
|
125×80 |
5″×3″ |
346 |
173 |
17.8 |
|
150×150 |
6″×6″ |
382 |
191 |
28.6 |
|
150×125 |
6″×5″ |
382 |
191 |
26.9 |
|
150×100 |
6″×4″ |
382 |
191 |
25.7 |
|
200×200 |
8″×8″ |
440 |
220 |
40.7 |
|
200×150 |
8″×6″ |
440 |
220 |
38.3 |
|
200×125 |
8″×5″ |
440 |
220 |
36.2 |
|
200×100 |
8″×4″ |
440 |
220 |
34.5 |
|
250×250 |
10″×10″ |
514 |
257 |
66.7 |
|
250×200 |
10″×8″ |
514 |
257 |
61.2 |
|
250×150 |
10″×6″ |
514 |
257 |
59.3 |
|
300×300 |
12″×12″ |
570 |
285 |
76.6 |
|
300×250 |
12″×10″ |
570 |
285 |
74.8 |
|
300×200 |
12″×8″ |
570 |
285 |
71.6 |
銷售熱線：021-63510776/13761007889（龔經理）
下一個產品：HGSO7F46-16C襯氟視鏡，襯氟閥門，化工防腐閥門，上
